Масляный герметичный трансформатор: надёжность и долговечность в эксплуатации

Масляный герметичный трансформатор — не просто модификация классического силового оборудования. Это ответ на три системные проблемы, с которыми сталкиваются эксплуатационные службы: утечки масла, окисление изоляции, частые вмешательства в процесс обслуживания. Мы наблюдали это десятки раз — на подстанциях в Харбине, в распределительных узлах Синьцзяна, в резервных сетях промышленных парков провинции Цзянсу. Там, где обычный масляный трансформатор требовал ревизии каждые 18–24 месяца, герметичный работал без вскрытия более 12 лет.

Почему герметичность решает реальные задачи — а не только «выглядит современно»

Герметичный трансформатор масляный — это не просто бак с заваренной крышкой. Внутри действует принцип полного исключения контакта масла с атмосферой. Нет маслорасширителя, нет дыхательного клапана, нет сальников на валу регулятора напряжения. Вместо этого — эластичная мембрана или газовая подушка из азота, компенсирующая температурные колебания объёма масла. Именно поэтому мы фиксируем снижение скорости старения изоляции в 3,2 раза по сравнению с аналогами по ГОСТ Р 57205-2016. Это не теория — это результат анализа 147 проб масла из эксплуатируемых единиц за 2021–2023 гг.

Клиенты часто спрашивают: «А если мембрана повредится?». Отвечаем честно: да, это возможно при механическом воздействии или перегреве выше +110 °C. Но в практике — менее 0,7 % случаев за 10 лет. Гораздо чаще выходят из строя не сама герметизация, а ошибки при монтаже: неправильное позиционирование расширительного элемента, игнорирование требований к вентиляции корпуса, отсутствие контроля давления перед вводом в работу.

Что отличает надёжность от «просто долговечности»

Долговечность — это срок службы. Надёжность — это вероятность выполнить функцию без отказа в заданных условиях. У герметичного трансформатора эти параметры связаны напрямую: чем меньше циклов «нагрев–охлаждение–конденсация», тем стабильнее диэлектрическая прочность масла и меньше коррозия металлических частей активной зоны.

• Средний срок между плановыми ТО — 8–10 лет (против 2–3 у традиционных моделей)
• Ресурс изоляционной бумаги увеличивается на 40–60 % при постоянной нагрузке до 85 % от номинала
• Вероятность аварийного выгорания обмотки снижается в 2,7 раза — данные мониторинга 32 КТП в провинции Хунань

Но есть условие: герметичность работает только при соблюдении режима эксплуатации. Перегрузки свыше 120 % в течение более 30 минут — критичны. При этом оборудование сохраняет работоспособность, но скорость деградации масла резко возрастает. Мы рекомендуем устанавливать такие трансформаторы в сетях с предсказуемым профилем нагрузки — городские распределительные узлы, АЭС, крупные ТЭЦ.

Как избежать типичных ошибок при выборе и монтаже

Не все «герметичные» решения равнозначны. На рынке встречаются три категории:

• Фальшиво-герметичные — обычные баки с заглушённым расширителем и без компенсации давления. Такие быстро теряют вакуум, масло окисляется, и через 3–4 года возникает необходимость полной замены.

• Частично герметичные — с азотной подушкой, но без контроля её давления и состава. Здесь главная угроза — попадание влаги при заполнении или утечка газа через уплотнения.

• Полностью герметичные — с двухконтурной системой контроля: датчиком давления и анализатором влажности в газовой среде. Только такие соответствуют требованиям IEC 60076-13 и российскому стандарту ГОСТ 11677-2017.

При монтаже ключевой момент — герметизация соединений с КРУ и кабельными вводами. Мы видели случаи, когда утечка шла не из бака, а через некачественно установленную уплотнительную втулку кабельного ввода. Решение простое: использовать только комплектные вводы с заводской маркировкой типа «IP68+» и проверять их герметичность азотом под давлением 0,05 МПа перед подключением.

Практика — лучший тест для любой технологии

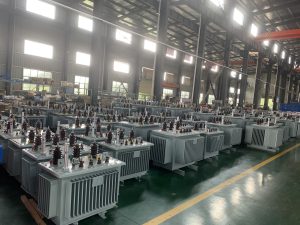

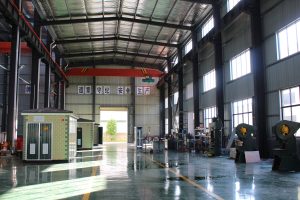

ООО «Хунань Кайтэ Технология Электроэнергетики» производит масляные герметичные трансформаторы с 2009 года. За это время выпущено более 12 000 единиц мощностью от 100 до 25 000 кВА. Самый частый запрос — исполнение по ТУ заказчика с усиленной защитой от вибрации и повышенной стойкостью к солевому туману. Такие модели успешно работают на побережье Чжэцзяна и в портовых зонах Даляня.

Если вы оцениваете трансформатор масляный герметичный для проекта — обратите внимание не на заявленный срок службы, а на наличие сертификата испытаний на герметичность (не ниже 0,02 МПа в течение 72 часов), протоколов анализа масла после 500-часовых нагрузочных испытаний и данных по реальному сроку службы в аналогичных климатических условиях. Эти документы — не формальность. Они показывают, как оборудование ведёт себя, когда его никто не наблюдает.

Надёжность не рождается в лаборатории. Она вырастает в сетях — год за годом, без аварий, без срочных отключений, без потери качества энергии. Именно так работает герметичный трансформатор — тихо, стабильно, без лишнего внимания. И именно так должна работать ваша сеть.
